01 제품 개요

1.1 소개

유지 Q6 그림 그리기 보드를 선택해 주셔서 감사합니다. 이 제품을 더 잘 이해하고 사용할 수 있도록 도와드리기 위해 이 메뉴얼을 주의 깊게 읽어주십시오. 이 메뉴얼은 Windows 시스템에서만 사용하는 방법을 보여줍니다만, 그렇지 않은 경우 관련 소개는 Apple 시스템 사용자에게도 적용됩니다.

또한, 저희의 목표는 제품 품질과 사용자 경험을 지속적으로 향상시키는 것입니다. 사전 통지 없이 제품 사양이 변경된 경우, 사과드립니다.

1.2 제품 개요

① 모드 전환 버튼, 4가지 모드 전환 지원

------- 전체 화면 폰에 적합 (20:9)

-----  전체 화면이 아닌 폰에 적합 (16:9)

----   태블릿에 적합 (16:10)

---    랜드스케이프 디스플레이를 가진 특수한 기기에 적합 (9:16)

주의:

1) 이 버튼은 위아래로 전환하며, 좌우로 회전하지 마십시오!

2) 4개의 기어에 해당하는 디바이스 유형이 권장되며, 핸드폰/태블릿 화면 비율을 기준으로 해당 기어를 선택할 수 있습니다.

② 필기 표시등

③ 바로 가기 키

④ 작업 영역

⑤ USB-C 포트

⑥ 펜 커버

⑦ USB-C에서 C 케이블

⑧ 스타일러스

1.3 스마트폰/태블릿에서 사용하는 방법

단계 1: 스마트폰/태블릿의 <설정> 애플리케이션으로 이동하고 "OTG" 스위치를 켜십시오.

주의:

각 단말기(스마트폰/태블릿)의 설정은 다릅니다. 일부 단말기의 OTG 기능은 기본적으로 활성화되어 있으므로 스스로 확인해야 합니다.

단계 2: 스마트폰/태블릿의 "화면 자동 회전 기능"을 끄십시오.

단계 3: 스마트폰/태블릿에 연결합니다.

그림 그리기 보드의 뒷면에 있는 USB 케이블을 꺼내고 한쪽을 그림 그리기 보드에 연결하십시오 (USB-C 포트는 그림 그리기 보드의 상단에 있습니다). 다른 한쪽을 스마트폰/태블릿에 연결하십시오. 스마트폰/태블릿과 그림 그리기 보드를 세로로 배치해야 합니다.

단계 4: 모드 전환

모드 스위치 버튼을 위아래로 스와이프하여 스마트폰/태블릿에 적합한 모드로 전환하십시오.

단계 5: 스마트폰/태블릿에서 그림 그리기 소프트웨어를 실행하고 그림을 그리십시오!

주의:

1) 스마트폰/태블릿이 Micro USB 인터페이스를 사용하는 경우, 연결하기 전에 Micro USB OTG 어댑터를 먼저 삽입해야 합니다.

2) Android 6.0 및 그 이상 버전, Harmony OS 1.0 및 그 이상 버전만 지원합니다. 버전이 너무 낮은 경우, 먼저 스마트폰/태블릿 시스템을 업그레이드하십시오.

3) 스마트폰/태블릿의 배터리가 20% 이상 충전된 상태에서 그림을 그려주십시오.

4) 왼손으로 그림을 그리는 습관이 있는 경우, K1 단축키를 5초 동안 길게 눌러 왼손 모드와 오른손 모드를 전환할 수 있습니다.

1.4 컴퓨터에서 사용하는 방법

단계 1: USB 케이블을 사용하여 드로잉 태블릿을 컴퓨터에 연결하십시오.

주의 사항:

컴퓨터에 완전한 기능의 USB-C 인터페이스가 없는 경우, 별도로 USB-A에서 C로 연결할 케이블을 준비해야 합니다.

더 긴 USB 케이블이 필요한 경우 직접 준비해야 합니다.

단계 2: 드라이버 다운로드 및 설치.

단계 3: 드로잉 태블릿에 압력이 있는지 확인하십시오. (Photoshop이나 Sai와 같은 드로잉 소프트웨어를 열어 선 압력을 테스트합니다.)

단계 4: 창의적인 여정을 시작하십시오!

02 드라이버 소개

2.1 드라이버 다운로드

ugee 웹사이트 (www.ugee.com/kr)에 접속하고 구매한 제품 모델에 따라 적절한 운영 체제용 드라이버를 다운로드하십시오.

주의 사항:

드라이버를 설치하기 전에 모든 백신 소프트웨어 및 그래픽 소프트웨어를 비활성화하십시오.

다른 브랜드의 디지털 드로잉 태블릿/모니터의 드라이버 (있는 경우)는 설치하기 전에 제거하십시오.

최적의 경험을 위해 설치가 완료된 후 컴퓨터를 다시 시작하십시오.

기기의 최상의 성능을 위해 최신 드라이버를 설치하는 것을 권장합니다.

2.2 드라이버 설치

2.2.1 Windows

참고: 이 드라이버는 Windows 7 및 그 이상 버전과 호환됩니다. 압축 해제 후 'exe' 파일을 관리자 권한으로 실행하고 안내에 따라 설치를 완료하십시오.

2.2.2 Mac OS

참고: 이 드라이버는 Mac OS X 10.12 및 그 이상과 호환됩니다. 압축 해제 및 설치 패키지 다운로드 후 Mac OS에서 ".dmg" 파일을 실행하고 다음 다이어그램에 따라 설치를 완료하십시오.

2.2.3 Linux

Deb: sudo dpkg -i 명령어를 입력하십시오. 설치 파일을 창에 드래그하여 명령어를 실행하십시오.

Rpm: sudo rpm -i 명령어를 입력하십시오. 설치 파일을 창에 드래그하여 명령어를 실행하십시오.

Tag.gz: 파일을 압축 해제하십시오. sudo 명령어를 입력하십시오. install.sh 파일을 창에 드래그하여 명령어를 실행하십시오.

2.3 드라이버 사용

팁: Android 스마트폰/태블릿 및 Chromebook은 모두 드라이버 없는 모드입니다.

2.3.1 디바이스에 연결

드라이버는 설치 후 자동으로 실행됩니다. 자동으로 실행되지 않는 경우 드라이버 폴더로 이동하여 수동으로 실행하십시오.

Windows 프로그램 경로: 시작→ugeeTablet

Mac 프로그램 경로: 응용프로그램→UgeePenTablet→ugeeTablet

디바이스가 연결되지 않거나 연결에 실패한 경우 다음 프롬프트가 표시됩니다. 이 경우 컴퓨터를 다시 시작하거나 드라이버를 다시 연결하거나 지원을 위해 서비스 스태프에 문의하십시오.

디바이스가 성공적으로 연결되면 디스플레이 오른쪽 하단에 해당 제품 모델이 표시됩니다. 예를 들어 이미지에 나타난 것처럼 M708이 표시됩니다.

동일한 드라이버를 사용하여 최대 3대의 디바이스에 연결할 수 있습니다. 해당 디바이스로 전환한 후 해당 디바이스의 설정을 사용자 정의할 수 있습니다. 적용된 모든 변경 사항은 해당 디바이스에만 적용됩니다.

2.3.2 펜 설정

2.3.2.1 펜 바로 가기 키

마우스 모드:

펜을 제거하면 커서가 그 자리에 남아 마우스를 조작하는 것처럼 작동합니다. 모드를 선택하면 기기에서 커서의 속도를 조절할 수 있습니다. 모드를 선택하지 않으면 기본적으로 펜 모드가 적용됩니다.

Windows Ink (Windows 전용):

Windows는 필기 기능을 지원합니다. Microsoft Office/Whiteboard 또는 다른 소프트웨어에서 이 기능을 사용해야 하는 경우 꺼두지 마십시오.

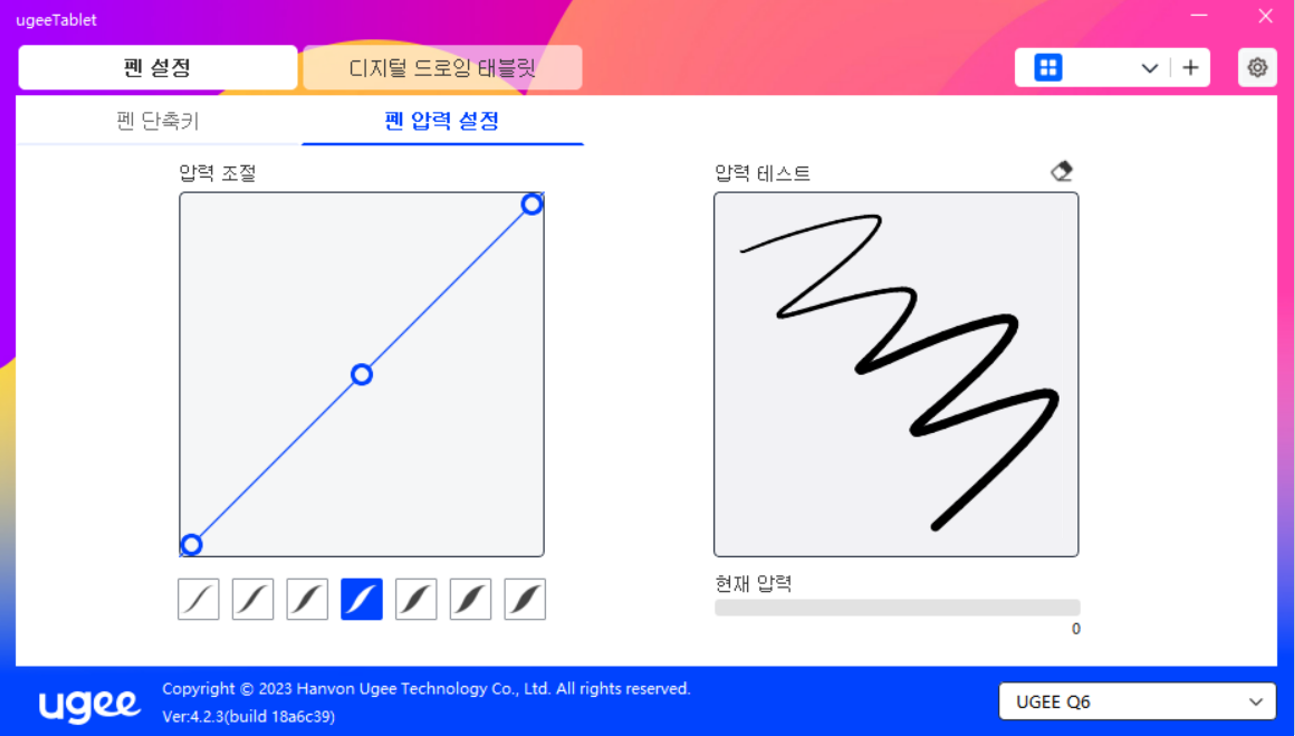

2.3.2.2 펜 압력 설정

압력 센서의 감도는 곡선을 수동으로 조절하거나 프로그레스 바를 이동하여 조절할 수 있으며, 압력 센서 테스트 영역에서 동기화를 경험하고 적절한 압력 센서 출력으로 조절할 수 있습니다.

압력 감지 영역을 설정합니다. 그림 1과 같이 표시됩니다.

압력 감지 영역을 테스트합니다. 그림 2와 같이 표시됩니다.

그림 1

그림 2

2.3.3 디지털 드로잉 태블릿 설정

2.3.3.1 작업 영역 설정

작업 영역을 사용하면 장비와 화면 표시 간의 매핑 관계를 정의하는 데 도움이 됩니다.

2.3.3.1.1 화면

작업 영역을 선택하여 드로잉 태블릿 상의 스타일러스 이동과 모니터 화면 상의 커서 이동 간의 대응 관계를 설정합니다.

복사 모드 설정으로 여러 모니터를 사용하는 경우, 장치의 작업 영역은 모든 디스플레이로 매핑됩니다. 장치에서 펜을 이동시키면 모든 모니터의 커서가 동시에 이동합니다.

확장 모드 설정으로 여러 모니터를 사용하는 경우 화면에 매핑할 모니터를 선택하고 작업 영역을 선택합니다.

모니터 매핑 영역 설정:

모서리를 드래그: 커서를 네 면의 중간 또는 가장자리로 이동한 다음 클릭하고 드래그합니다.

화면 영역 선택: "고급 설정"을 클릭한 다음 "화면 영역 설정"을 선택합니다. 컴퓨터 모니터 하단의 프롬프트에 따라 "왼쪽 위 모퉁이" 위치와 "오른쪽 아래 모퉁이" 위치를 클릭한 다음 화면 매핑 모니터 영역을 선택합니다.

2.3.3.1.2 그림 그리기 태블릿

현재 장치의 사용 가능한 영역을 설정할 수 있으며, 작업 영역을 설정하는 방법은 다음과 같습니다:

모서리를 드래그하여 커서를 네면의 중간 또는 가장자리로 이동한 다음 클릭하고 드래그하십시오.

작업 영역 선택: "고급 설정"을 클릭한 다음 "필기 영역 선택"을 선택하십시오. 컴퓨터 디스플레이 아래의 지시에 따라 장치의 "왼쪽 위 모서리" 위치 및 "오른쪽 아래 모서리" 위치를 클릭하여 작업 영역을 설정하십시오.

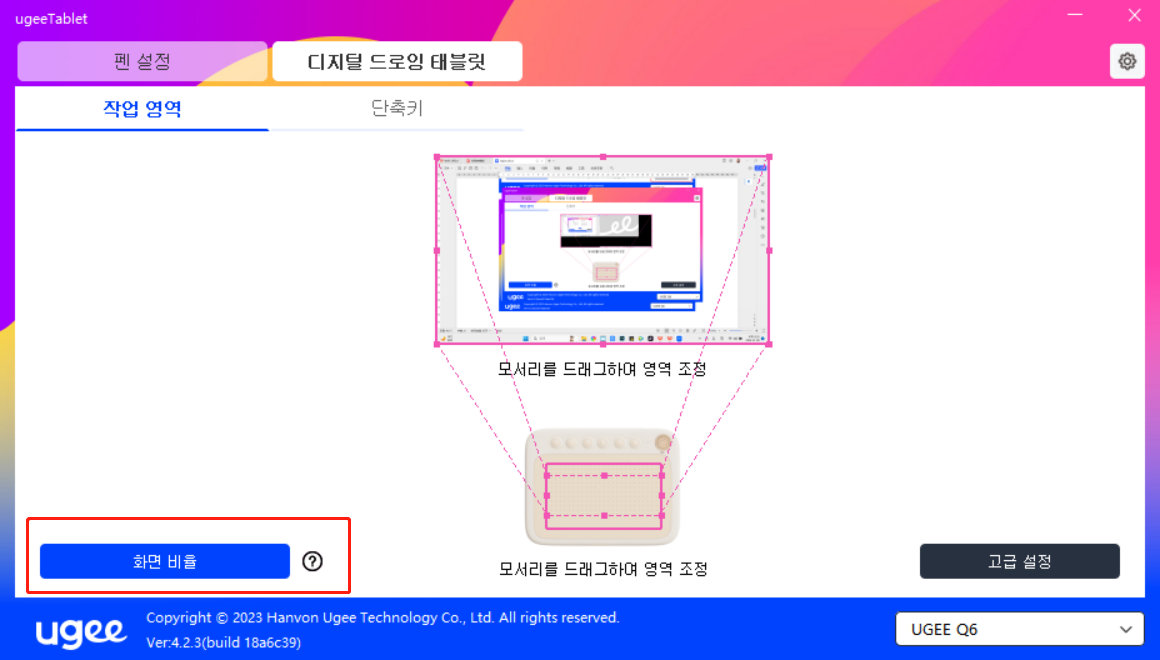

2.3.3.1.3 화면 비율

화면 비율을 사용하여 장치의 작업 영역을 선택한 모니터의 입력 디스플레이 영역과 동일한 비율로 설정할 수 있습니다. 예를 들어, 화면 비율이 16:9 인 경우, "화면 비율"을 클릭한 후에 장치의 작업 영역은 16:9가 됩니다.

참고: "화면 비율"을 설정한 후 장치에 그려진 원도 화면에서 원으로 표시되지만, 선택하지 않은 작업 영역을 사용할 수 없을 수 있습니다. "화면 비율"이 설정되지 않은 경우, 비틀어진 원으로 표시될 수 있습니다.

2.3.3.1.3 고급 설정

모니터 선택

그림과 같이 컴퓨터가 확장 화면에 액세스하는 경우 드롭다운을 통해 디바이스가 매핑되어야 하는 대상 화면을 선택할 수 있습니다.

화면 식별

모든 연결된 디스플레이가 식별되며 각 디스플레이의 왼쪽 하단에 디지털 식별자가 표시됩니다.

화면 영역 선택

안내에 따라 화면의 작업 영역을 수동으로 선택할 수 있습니다. 자세한 내용은 2.3.3.1.1의 "화면 영역 선택"을 참조하십시오.

회전 각도 설정

디바이스를 0°, 90°, 180°, 270°로 설정할 수 있습니다. 그림판의 배치 방향이 좌우로 제한되지 않고 상, 하, 좌, 우 네 가지 방향의 옵션을 제공합니다.

필기 영역 선택

안내에 따라 필기 영역을 수동으로 선택할 수 있습니다. 자세한 내용은 2.3.3.1.2의 "작업 영역 선택"을 참조하십시오.

2.3.3.2 바로 가기 키 설정

키를 선택하고 드롭다운 메뉴를 클릭하여 키 기능을 사용자 정의합니다. 키보드, 마우스 제어, 장치, 애플리케이션 실행, 시스템 기능, 멀티미디어 및 비활성화와 같은 일곱 가지 유형의 바로 가기 키를 선택할 수 있습니다.

키보드:

키보드 바로 가기를 설정합니다. 예를 들어, 3D MAX에서 Alt+A로 설정하면 정렬 도구를 사용할 수 있습니다.

클리어: 입력 상자에서 모든 조합 키를 지웁니다.

삭제: 마지막 조합 키를 삭제합니다.

Windows+: 클릭한 후 다른 키를 계속 입력할 수 있습니다. 예를 들어, Windows+Shift+S를 설정해야 하는 경우 Windows+를 클릭한 다음 수동으로 Shift+S를 누릅니다.

마우스 제어:

마우스와 키보드 조합 키를 설정합니다. 예를 들어, Shift와 왼쪽 클릭을 선택하면 소프트웨어가 이 조합 키를 지원하는 경우 할당된 바로 가기 명령을 실행할 수 있습니다.

장치:

선택한 기능을 실행합니다.

정밀 모드: 작업 영역을 작은 영역으로 제한합니다. 이 기능을 사용하면 해당 영역에서 보다 정확하게 그림을 그릴 수 있습니다.

애플리케이션 실행:

선택한 애플리케이션을 실행합니다. 예를 들어 Photoshop을 실행하려면 버튼을 누르면 컴퓨터가 Photoshop을 열고 실행합니다.

시스템 기능:

선택한 시스템 기능을 실행합니다. 예를 들어 "종료"를 선택하고 버튼을 누르면 컴퓨터가 자동으로 종료됩니다.

멀티미디어:

선택한 멀티미디어 기능을 실행합니다. 예를 들어, "이전"을 선택하고 버튼을 눌러 이전 음악을 재생합니다.

비활성화:

효과를 설정한 후에는 아무런 효과가 없습니다.

2.3.4 드라이버 설정

입구: 오른쪽 상단 모서리의 설정 아이콘을 클릭하여 들어갑니다.

팁:

스위치가 꺼져 있으면, 장치 및 펜 버튼을 사용할 때 화면 하단에 키 상태가 표시되지 않습니다.

단축키 열기:

스위치가 꺼져 있을 때 장치의 모든 키 기능이 꺼집니다.

구성 가져오기:

구성된 단축키 및 기타 기능을 가져올 수 있습니다.

구성 내보내기:

구성 파일에 저장된 설정을 내보냅니다. 구성 파일이 성공적으로 내보내진 경우 팝업 창이 나타납니다.

진단 도구:

드라이버 사용 중 문제가 발생한 경우 진단 도구를 사용하여 문제 해결을 위한 하드웨어/환경 데이터를 확인하십시오. 고객/기술 지원에 문의할 경우 이 데이터는 지원 스태프가 도움을 드리는 데 도움이 될 것입니다.

설정 재설정:

단축키, 작업 영역, 디스플레이 화면 설정 등의 값을 기본값으로 되돌립니다.

튜토리얼 보기:

컴퓨터 브라우저를 열고 "튜토리얼 보기" 페이지로 이동합니다.

지침 보기:

컴퓨터 브라우저를 열고 공식 웹사이트의 "모델 검색" 페이지로 이동합니다.

FAQ:

컴퓨터 브라우저를 열고 공식 웹사이트의 "FAQ" 페이지로 이동합니다.

2.3.5 어플리케이션 설정

2.3.5.1 어플리케이션 추가

우측 상단의 "+" 아이콘을 클릭하여 어플리케이션을 추가합니다.

설치된 어플리케이션 목록에서 어플리케이션을 선택하거나 "찾아보기"를 클릭하여 어플리케이션 경로를 선택합니다.

그다음 선택한 어플리케이션을 추가하기 위해 OK를 클릭합니다.

그다음 선택한 어플리케이션을 추가하기 위해 OK를 클릭합니다.

2.3.5.2 어플리케이션 삭제

드롭다운 메뉴를 클릭하여 어플리케이션을 선택한 다음, 우측 상단의 "x"를 클릭하여 어플리케이션을 삭제합니다.

2.4. 드라이버 제거

2.4.1 Windows

시작 -> 설정 -> 앱 -> 앱 및 기능으로 이동하여 "ugeeTablet"을 찾은 다음 프롬프트에 따라 "설치 해제"를 왼쪽 클릭합니다.

2.4.2 Mac OS

"애플리케이션"으로 이동하여 ugeeTablet을 찾습니다. "UgeeTabletUninstall"를 클릭하고 나타나는 지침을 따라 설치를 제거하십시오.

2.4.3 Linux

Deb: sudo dpkg -r ugee-pentablet 명령을 입력하고 명령을 실행하십시오.

Rpm: sudo rpm -e ugee-pentablet 명령을 입력하고 명령을 실행하십시오.

Tag.gz: 파일을 압축 해제하십시오. sudo를 입력하고 uninstall.sh를 창에 끌어다 명령을 실행하십시오.

03 제품 사양

04 자주 묻는 질문

스타일러스에 압력이 없지만 커서는 움직입니다.

그림 그리기 소프트웨어가 펜 압력을 지원하는지 확인하십시오;

ugee 공식 웹사이트에서 최신 드라이버를 다운로드하고 펜 압력이 정상인지 테스트하십시오;

드라이버 설치 전에 모든 백신 소프트웨어 및 그래픽 소프트웨어를 닫으십시오;

컴퓨터에 다른 브랜드의 그림 판/스크린용 드라이버가 설치되어 있는 경우, 먼저 해당 드라이버를 제거하십시오;

설치가 완료되면 컴퓨터를 다시 시작하십시오;

펜 압력 테스트가 정상인 경우 (Windows: 드라이버 펜 설정 인터페이스에서 Windows Ink가 활성화되어 있는지 확인하십시오), 그런 다음 그림 그리기 소프트웨어 테스트를 시작하십시오.

2. 스타일러스가 작동하지 않습니다.

원래의 디지털 펜을 사용하는지 확인하십시오.

드라이버가 올바르게 설치되었는지 확인하십시오.

3. 응용 프로그램에서 그림을 그리는 동안 휴대폰에서 단축키가 작동하지 않습니다.

단축키 기능은 휴대폰 응용 프로그램 자체에서 지원되어야 하며, 사용 중인 휴대폰 응용 프로그램 (APP)이 공식 웹 사이트의 권장 목록에 포함되어 있는지 확인하십시오.

4. 컴퓨터가 수면 모드로 들어가지 않음

그림 태블릿 사용을 중단한 후 그림 태블릿의 작업 영역에 스타일러스를 놓지 마십시오. 그렇지 않으면 컴퓨터가 수면 모드로 들어가지 않을 수 있습니다.

5. 그림 태블릿에서 커서가 불규칙하게 움직이거나 점프하는 현상...

이 제품을 사용할 때 금속 표면에 놓지 마십시오. 또한 그림 작업 영역에 금속을 포함한 물체(휴대전화 및 태블릿과 같은 전자기기, 강철자 등의 금속 포함 문구도 포함)를 놓지 마십시오. 그렇지 않으면 필기 인식시에 간섭 오류가 발생할 수 있습니다.

6. 휴대폰/태블릿을 가로로 사용할 수 없습니다

모바일 태블릿을 사용할 때 자동 회전 기능을 잠그고, 그런 다음 휴대폰과 태블릿을 동시에 회전하여 커서의 오방향을 피하십시오.

7. 휴대폰 연결 시 왼손 모드로 전환하는 방법

아래의 하단 바로 가기 키(K6)를 5초 동안 길게 누르고 흰색 필기 표시등이 2번 점멸하면 전환에 성공한 것을 나타냅니다.

되돌아가려면 K6 바로 가기 키를 다시 5초 동안 길게 누르십시오.

추가 도움이 필요한 경우, 아래로 연락 주십시오:

웹사이트: www.ugee.com/kr

이메일: servicekr@ugee.com
